Người mẫu
|
VSR -910 UB |
VSR -210 UB |
VSR -610 UB |
|
VSR -510 UB |
VSR -100 UB |
VSR -100 UB
Giới thiệu
• Điều chỉnh khí tinh khiết cao một giai đoạn
• 10μin. RA hoàn thiện bề mặt (25μin. RA tùy chọn)
• giảm thiểu khối lượng nội bộ cho thời gian thanh lọc ngắn
• Tất cả các tài liệu được sử dụng đáp ứng ASTM A479 / A484 / A276 Tiêu chuẩn
• Đầu nối bên trong đồng hồ đo áp suất
• Khả năng dòng chảy: đến 30 SLPM (tiêu chuẩn), đến 120 SLPM (tùy chọn)
• Độ chính xác kiểm soát cao
• Con dấu bằng kim loại đến kim loại vào khí quyển
• Giới hạn áp suất đầu ra đơn giản bằng bánh xe
• Tested helium-leak được thử nghiệm 100%
Thông số kỹ thuật
| Kiểu | một giai đoạn |
|
| Áp lực đầu vào P1 | Tối đa. 3500 psig | |
| Áp lực đầu ra P2 | 30/10/60/100/150 psig | |
| Áp lực prosf | 5000 psig | |
| Áp lực nổ | 10000 psig | |
| Bề mặt hoàn thiện | 10μin. RA (25μin. RA tùy chọn) | |
| Ghế van | PCTFE (Tùy chọn Vespel®) | |
| Cơ hoành | Hastelloy® C276 | |
| Cửa vào và cửa hàng | 1/4 "/3/8" FITTING VÀ MÀN VĂN BẢN | |
| Cổng Bonnet | NPT 1/8 " | |
| Phạm vi nhiệt độ | -40 o f đến +160 o f (-40 o c đến +71 o c) | |
| Tỷ lệ rò rỉ: (đến bầu không khí) | 1x10^-9 Mbar I/s | |
| (thông qua chỗ ngồi) | 1x10^-8 Mbar I/s | |
| Khả năng dòng chảy | CV =0. 09 (CV =0. 15 Tùy chọn) | |
| Hiệu ứng áp suất cung cấp | 0. Tăng áp lực giao hàng 35 psig mỗi | |
| 100 psig source pressure drop @Cv=0.09 | ||
| 0. 5Psig tăng áp lực phân phối mỗi | ||
| 100 psig source pressure drop @Cv=0.15 | ||
| Cân nặng | khoảng. 1.35kg |

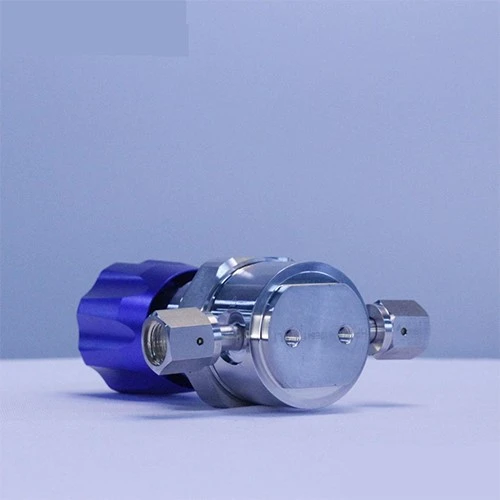

Hình ảnh sản phẩm
VSR -210 UB
Giới thiệu
• Bộ điều chỉnh áp suất một giai đoạn
• 10μin. RA hoàn thiện bề mặt (25μin. RA tùy chọn)
• giảm thiểu khối lượng nội bộ cho thời gian thanh lọc ngắn
• Tất cả các tài liệu được sử dụng đáp ứng ASTM A479 / A484 / A276 Tiêu chuẩn
• Đầu nối bên trong đồng hồ đo áp suất
• Bồi thường lực có khả năng dòng chảy rộng hơn
• Độ chính xác kiểm soát cao
• Con dấu bằng kim loại đến kim loại vào khí quyển
• Giới hạn áp suất đầu ra đơn giản bằng bánh xe
• Tested helium-leak được thử nghiệm 100%
• Thiết kế gắn kết-diiaphragm
Thông số kỹ thuật
| Kiểu | một giai đoạn |
|
| Áp lực đầu vào P1 | Tối đa. 3000 psig | |
| Áp lực đầu ra P2 | 30% 2f60% 2f100% 2f150% 2f250 psig | |
| Áp lực prosf | 2550 psig | |
| Áp lực nổ | 8000 psig | |
| Bề mặt hoàn thiện | 10μin. RA (25μin. RA tùy chọn) | |
| Ghế van | PCTFE (Tùy chọn Vespel®) | |
| Cơ hoành | Hastelloy® C276 | |
| Cửa vào và cửa hàng | 1/4 "/3/8" hoặc 1/2 "Khai khớp hoặc hàn ống VCR | |
| Cổng Bonnet | NPT 1/8 " | |
| Phạm vi nhiệt độ | -40 o f đến +160 o f (-40 o c đến +71 o c) | |
| Tỷ lệ rò rỉ: (đến bầu không khí) | 1x10^-9 Mbar I/s | |
| (thông qua chỗ ngồi) | 1x10^-8 Mbar I/s | |
| Khả năng dòng chảy | CV =0. 65, CV =1. 1 (tùy chọn HF) | |
| Hiệu ứng áp suất cung cấp | 3,5 psig tăng áp lực giao hàng mỗi | |
| Giảm áp suất nguồn 100 psig | ||
| 4.2 PSIG tăng áp lực giao hàng mỗi | ||
| Tùy chọn giảm áp suất nguồn 100 psig (tùy chọn FC) | ||
| Cân nặng | khoảng.2. 0 kg |

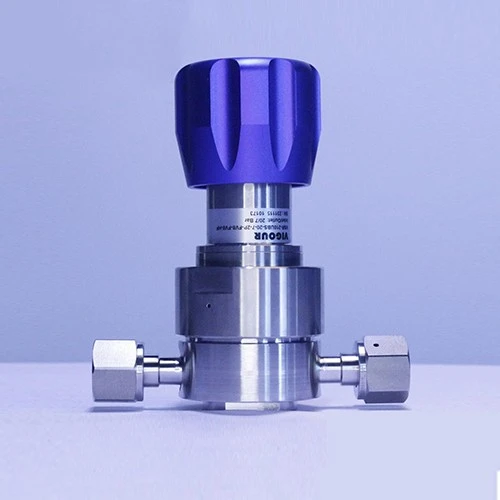

Hình ảnh sản phẩm
VSR -510 UB
Giới thiệu
• Bộ điều chỉnh khí có độ tinh khiết cao một giai đoạn
• 10μin. RA hoàn thiện bề mặt (25μin. RA tùy chọn)
• giảm thiểu khối lượng nội bộ cho thời gian thanh lọc ngắn
• Tất cả các tài liệu được sử dụng đáp ứng ASTM A479 / A484 / A276 Tiêu chuẩn
• Đầu nối bên trong đồng hồ đo áp suất
• Khả năng dòng chảy: đến 30 SLPM (tiêu chuẩn), đến 120 SLPM (tùy chọn)
• Độ chính xác kiểm soát cao
• Con dấu bằng kim loại đến kim loại vào khí quyển
• Giới hạn áp suất đầu ra đơn giản bằng bánh xe
• Tested helium-leak được thử nghiệm 100%
• Thiết kế gắn kết-diiaphragm
Thông số kỹ thuật
| Kiểu | một giai đoạn |
|
| Áp lực đầu vào P1: | Tối đa. 3500 psig | |
| Áp lực đầu ra P2: | 30/10/60/100/150 psig | |
| Bề mặt hoàn thiện: | 10μin. RA (25μin. RA tùy chọn) | |
| Ghế van: | PCTFE (Tùy chọn Vespel®) | |
| Cơ hoành: | Hastelloy® C276 | |
| Inlets và Outlets: | 1/4 "/3/8" FITTING hoặc MẮN TIP | |
| Cổng Bonnet: | NPT 1/8 " | |
| Phạm vi nhiệt độ: | -40 o f đến +160 o f (-40 o c đến +71 o c) | |
| Tỷ lệ rò rỉ: | (đến bầu không khí): 1x10^-9 Mbar I/s | |
| (thông qua chỗ ngồi): | 1x10^-8 Mbar I/s | |
| Dòng chảy: | CV =0. 09 (CV =0. 15 Tùy chọn) | |
| Hiệu ứng áp suất cung cấp: | 0. Tăng áp lực giao hàng 35 psig mỗi | |
| 100 psig source pressure drop @Cv=0.09 | ||
| 0. 5Psig tăng áp lực phân phối mỗi | ||
| 100 psig source pressure drop @Cv=0.15 |

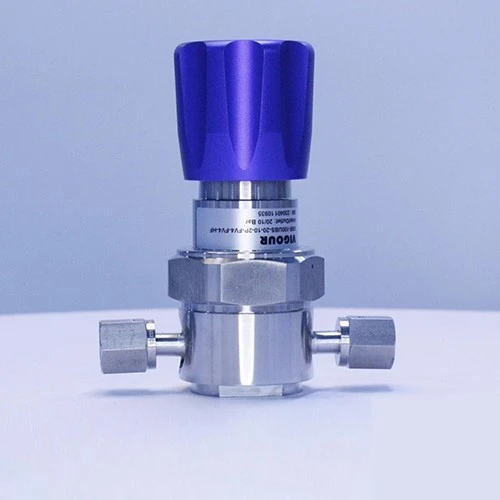

Hình ảnh sản phẩm
VSR -610 UB
Giới thiệu
• Bộ điều chỉnh áp suất một giai đoạn
• 10μin. RA hoàn thiện bề mặt (25μin. RA tùy chọn)
• giảm thiểu khối lượng nội bộ cho thời gian thanh lọc ngắn
• Tất cả các tài liệu được sử dụng đáp ứng ASTM A479 / A484 / A276 Tiêu chuẩn
• Đầu nối bên trong đồng hồ đo áp suất
• Độ chính xác kiểm soát cao
• Con dấu bằng kim loại đến kim loại vào khí quyển
• Giới hạn áp suất đầu ra đơn giản bằng bánh xe
• Tested helium-leak được thử nghiệm 100%
Thông số kỹ thuật
| Kiểu | một giai đoạn |
|
| Áp lực đầu vào P1 | Tối đa. 3500 psig | |
| Áp lực đầu ra P2 | 30/10/60/100 psig | |
| Bề mặt hoàn thiện | 10μin. RA (25μin. RA tùy chọn) | |
| Ghế van | PCTFE (Tùy chọn Vespel®) | |
| Cơ hoành | Hastelloy® C276 | |
| Cửa vào và cửa hàng | 1/4 "/3/8" 1/2 VIT VIGTING HOẶC TUBE | |
| Cổng Bonnet | NPT 1/8 " | |
| Phạm vi nhiệt độ | -40 o f đến +160 o f (-40 o c đến +71 o c) | |
| Tỷ lệ rò rỉ: (đến bầu không khí) | 1x10^-9 Mbar I/s | |
| (thông qua chỗ ngồi) | 1x10^-8 Mbar I/s | |
| Khả năng dòng chảy | CV =0. 13 | |
| Hiệu ứng áp suất cung cấp | 0. Tăng áp lực phân phối 25 psig mỗi | |
| Giảm áp suất nguồn 100 psig |
Hình ảnh sản phẩm
VSR -910 UB
Giới thiệu
• Bộ điều chỉnh áp suất một giai đoạn
• 15μin. Ra tối đa. 10μin ra tối đa tùy chọn
• Thiết kế cho hệ thống cung cấp khí đặc biệt số lượng lớn
• Thiết kế gắn kết với phần tử cảm biến ống thổi
• Tất cả các tài liệu được sử dụng đáp ứng ASTM A479 / A484 / A276 Tiêu chuẩn
• Con dấu bằng kim loại đến kim loại vào khí quyển
• Tested helium-leak được thử nghiệm 100%
Thông số kỹ thuật
| Kiểu | một giai đoạn |
|
| Áp lực đầu vào P1 | Tối đa. 3500 psig | |
| Áp lực đầu ra P2 | 30% 2f60% 2f100% 2f150 psig | |
| Bề mặt hoàn thiện | 10μin. RA (25μin. RA tùy chọn) | |
| Ghế van | PCTFE (Tùy chọn Vespel®) | |
| Cơ hoành | Hastelloy® C276 | |
| Cửa vào và cửa hàng | 1/2 "/3/4" HOẶC 1 "VIT VIGTING HOẶC MÀN | |
| Cổng Bonnet | NPT 1/8 " | |
| Phạm vi nhiệt độ | -40 o f đến +160 o f (-40 o c đến +71 o c) | |
| Tỷ lệ rò rỉ: (đến bầu không khí) | 1x10^-9 Mbar I/s | |
| (thông qua chỗ ngồi) | 1x10^-8 Mbar I/s | |
| Khả năng dòng chảy | CV {{0}}. 0 / cv =4. 0 |

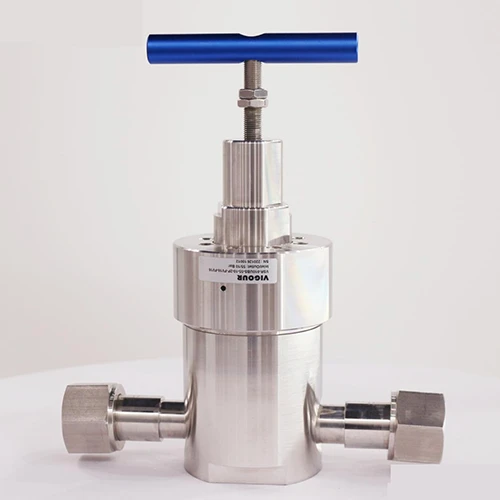

Hình ảnh sản phẩm
Bộ điều chỉnh khí có độ tinh khiết caoHướng dẫn sử dụng (theo thuật ngữ đơn giản)
Nói tóm lại, đó là "vệ sĩ khí có độ tinh khiết cao" giữ cho các loại khí tinh khiết cao của bạn ở áp lực phù hợp mà không để bất kỳ thứ quý giá nào thoát ra. Cho dù bạn đang ở trong phòng thí nghiệm, cơ sở y tế hoặc nhà máy sản xuất hóa chất, các cơ quan quản lý này đảm bảo bạn chỉ nhận được dòng chảy và áp lực phù hợp, giữ mọi thứ an toàn và hiệu quả. Rốt cuộc, với các loại khí tinh khiết cao là rất quan trọng trong nhiều lĩnh vực, duy trì độ chính xác và an toàn là chìa khóa!
① Vật liệu đứng thử nghiệm
Khí tinh khiết cao rất kén chọn, và các cơ quan quản lý thông thường không thể xử lý chúng. Họ có thể bị rò rỉ hoặc làm ô nhiễm khí. Đó là lý do tại sao chúng tôi sử dụng các vật liệu có thể xử lý nhiệm vụ: thép không gỉ cao cấp hoặc hợp kim chuyên dụng, và các con dấu được làm từ PTFE (TEFLON) hoặc các vật liệu tiên tiến tương tự. Hãy nghĩ về nó như là cơ quan quản lý mặc áo choàng vô hình không có rò rỉ, không bị ô nhiễm!
② Phạm vi áp lực phù hợp với nhu cầu của bạn
Các cơ quan quản lý của chúng tôi hoạt động trên một loạt các áp lực, từ áp lực cực cao (5, 000 psi và hơn thế nữa) đến áp suất rất thấp (xuống 1 psi hoặc thấp hơn). Nó giống như có một động cơ xe hơi tăng áp có thể thay đổi bánh răng trơn tru, thích nghi với mọi tình huống từ đường cao tốc tốc độ cao sang các hoạt động chậm, chính xác.
③ Cần thiết an toàn trên tàu
Đồng hồ đo áp suất: Luôn theo dõi áp lực để bạn biết.
Van cứu trợ: Tự động giải phóng áp lực nếu nó vượt quá giới hạn an toàn, giữ mọi thứ trong tầm kiểm soát.
Kiểm tra van: Dừng bất kỳ dòng chảy ngược, đảm bảo khí không gây ra những bất ngờ không mong muốn.
④ Kiểm soát dòng chảy là tại chỗ
Trong các ứng dụng đòi hỏi độ tinh khiết cao, dòng chảy phải chính xác, giống như nét vẽ của một nghệ sĩ. Quá nhiều khí bị lãng phí, quá ít có thể loại bỏ một thí nghiệm hoặc quá trình sản xuất. Các cơ quan quản lý của chúng tôi giữ độ chính xác của dòng chảy trong phạm vi ± 1%, đảm bảo mọi thứ diễn ra chính xác như kế hoạch.
Câu hỏi phổ biến - Hỏi & Đáp nhanh
Không! Sử dụng một bộ điều chỉnh thông thường giống như cố gắng sử dụng sàng để giữ nước. Bộ điều chỉnh thông thường có thể làm ô nhiễm khí, gây rò rỉ hoặc thậm chí làm hỏng thiết bị. Một nhà máy đã từng sử dụng bộ điều chỉnh sai cho khí đốt có độ tinh khiết cao và bị rò rỉ lớn, khiến họ phải trả giá như vậy!
Tìm kiếm ba dấu hiệu này:
- Đồng hồ đo áp lực hoạt động bồn chồn, giống như nó có quá liều caffeine.
- Frost đang xây dựng xung quanh các kết nối (thời gian để kiểm tra).
- Một mùi trứng thối kỳ lạ (chúng tôi thêm một tác nhân cảnh báo trong trường hợp rò rỉ). Nếu bạn thấy những điều này, hãy gọi cho chúng tôi!
Đó không phải là khoa học tên lửa, chỉ cần theo "ba do và ba người không phải":
LÀMKiểm tra rò rỉ thường xuyên (sử dụng dải thử nghiệm tiện dụng của chúng tôi).
LÀMLàm sạch các kết nối và giữ cho chúng không có bụi.
LÀMGhi lại bất kỳ biến động áp lực.
ĐừngXoay van như bạn đang mở một lọ dưa chua.
ĐừngCố gắng tự mình tách ra các bộ phận (để lại cho các chuyên gia).
ĐừngĐể nó ra ngoài nắng để "tắm nắng."
Tập trung vào ba số chính sau:
- Áp lực đầu vào(Kiểm tra nhãn xi lanh cho điều này).
- Áp lực làm việc(Hỏi nhà cung cấp thiết bị của bạn).
