OPERATING MANUAL>>Hệ thống chuyển mạch hoàn toàn tự động củaDòng VSP-9
1. Chức năng
- 1.1Hệ thống chuyển mạch tự động dòng VSP-9, có thể cung cấp thiết bị khí đốt cho bệnh viện, nhà máy, phòng thí nghiệm và các nơi khác, cung cấp nguồn khí đốt không bị gián đoạn. Bộ xi lanh hai bên bằng cách sử dụng thiết bị chuyển mạch tự động sang bộ xi lanh một bên. Được đặt làm "bộ cấp khí chính" và phía bên kia của bình khí là "bộ cấp khí dự phòng". Khi bộ cấp khí đã hết khí được thay thế bằng một xi lanh mới, bộ cấp khí ở bên đó đã được tự động-đặt làm "bộ cấp khí dự phòng" mà không cần bất kỳ thao tác nào của người dùng. Bộ nguồn được tích hợp sẵn, có tác dụng chuyển đổi nguồn điện xoay chiều 100-250V thành nguồn điện một chiều 24V để cấp nguồn cho hệ thống chuyển mạch. Hệ thống chuyển mạch được thiết kế để đáp ứng các yêu cầu của tiêu chuẩn quốc gia.
2. Quy tắc an toàn
- 2.1Nghiêm cấm việc tiết chế phần kết nối cụ thể của khí và nghiêm cấm thay đổi hoặc xóa phần kết nối cụ thể của phần khí.
- 2.2Tất cả các bộ phận, dụng cụ và bề mặt làm việc của hệ thống chuyển mạch phải được giữ sạch khỏi dầu, mỡ và bụi.
- 2.3Không sử dụng hóa chất, chất bôi trơn và chất bịt kín trừ khi được chỉ định trong hướng dẫn.
- 2.4Trước khi kết nối xi lanh với hệ thống chuyển mạch, van xi lanh phải được mở và đóng để thổi ra các tạp chất như bụi và mảnh vụn nếu có thể.
- 2.5Sau khi kết nối xi lanh, từ từ mở van xi lanh.
- 2.6Không bao giờ chạm nguồn nhiệt vào bất kỳ bộ phận nào của hệ thống chuyển mạch.
- 2.7Không bao giờ sử dụng ngọn lửa trần hoặc "đánh hơi" để kiểm tra rò rỉ hệ thống.
- 2.8Bình-áp suất cao phải được cố định bằng giá đỡ chai, dây đai hoặc dây xích. Xi lanh không được kiểm soát có thể bị lật. Do đó làm hỏng hoặc phá vỡ van xi lanh.
- 2.9Không uốn cong, uốn cong hoặc xoắn ống kim loại nhiều lần. Nếu không, ống kim loại có thể bị hỏng.
- 2.10Không uốn ống kim loại có bán kính uốn nhỏ hơn 76mm (3").
- 2.11Sau khi lắp đặt giá đỡ tường của hệ thống chuyển mạch, không được nâng và treo hệ thống chuyển mạch lên đó một mình. Hãy lắp đặt trên giá đỡ để tránh tai nạn.
- 2.12Cấm vận hành hệ thống chuyển mạch trước khi người vận hành biết các tiêu chuẩn liên quan ở nơi khác.
- 2.13Khi hệ thống chuyển mạch sử dụng khí dễ cháy phải được lắp đặt trong môi trường thoáng đãng và thông thoáng. Tránh xa ngọn lửa.
3. Cài đặt
- 3.1Mở gói, tháo toàn bộ hệ thống chuyển mạch ra khỏi hộp đóng gói và đặt mặt đóng gói vào vị trí đóng gói-trên bìa cứng.
- 3.2Đối với các bức tường chung, cần xem xét thích hợp khoảng trống mà các bình chứa khí chiếm giữ. Đánh dấu các đường ngang và gợi ý lắp đặt ở độ cao Chiều cao tối thiểu của bậc thang phải là 1,5m.
- 3.3Lắp đặt và cố định hệ thống chuyển mạch trên tường bằng vít mở rộng như hình 2.
4. vận hành

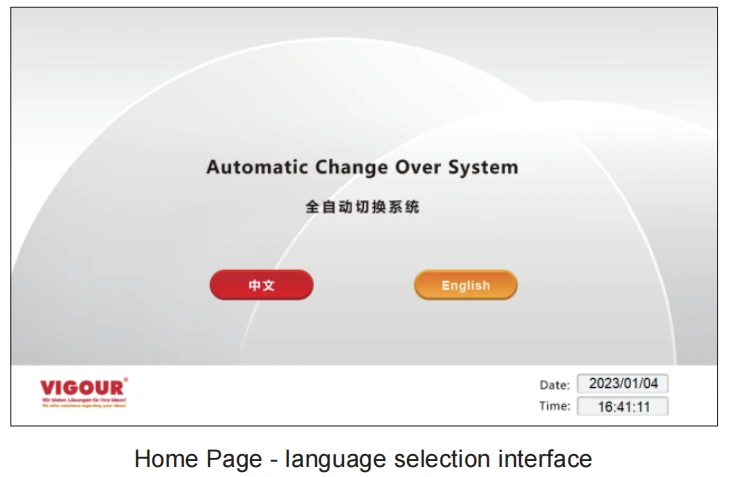

- 4.1 Sau khi cài đặt, kết nối phích cắm với nguồn điện và nhấp vào nút nguồn để bật hệ thống. Sau khi vào trang chủ chọn ngôn ngữ tiếng Trung và tiếng Anh để vào giao diện chính của hệ thống.

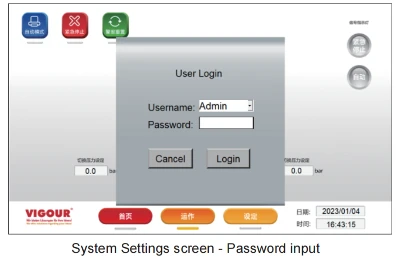

- 4.2Sau khi vào màn hình chính, chạm vào Đặt trong thanh điều hướng và nhập mật khẩu mở khóa trên trang mở khóa (Mật khẩu ban đầu là 8888), vào trang cài đặt thông số để đặt giá trị cảm ứng áp suất của cực cấp khí và chuyển đổi Áp suất, giá trị cảm biến áp suất đầu ra và áp suất an toàn.
- Giá trị cảm ứng áp suất của đầu cấp khí được đặt thành 200bar và cài đặt áp suất chuyển đổi dựa trên nhu cầu thực tế. Vui lòng đặt, nhưng không vượt quá phạm vi cảm biến áp suất: 0 ~ 200bar;
- Giá trị cảm ứng áp suất của đầu ra được đặt là 20bar và cài đặt áp suất chuyển đổi dựa trên Bộ nhu cầu thực tế, nhưng không được vượt quá phạm vi cảm biến áp suất: 0 ~ 20bar và phạm vi điều chỉnh áp suất.
- Sau khi thiết lập thông số xong nhấn vào nút “Home” dưới thanh điều hướng để chuyển sang giao diện chọn ngôn ngữ.

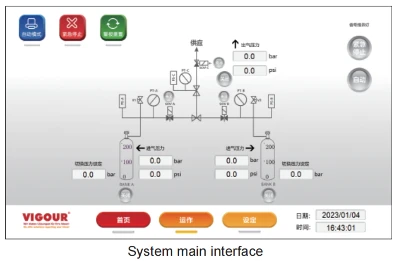

- 4.3Trong giao diện chính, chế độ hoạt động là chế độ thủ công. Nhấp vào nút chuyển đổi van khí nén ở phía bên trái: màu xanh lá cây Mở van khí nén, sau đó mở nút chuyển đổi van khí nén đầu ra: màu xanh lá cây khi van khí nén mở khí Nhập, kiểm tra xem giá trị áp suất của đầu cấp khí và đầu thoát khí hiển thị trên màn hình có phù hợp với giá trị đã đặt hay không, sau khi mọi thứ bình thường Hoạt động tự động chính thức có thể bắt đầu.
- 4.4Nhấp vào nút chuyển đổi "Chế độ tự động" ở góc trên bên trái để chuyển sang chế độ tự động, sau đó nhấp vào nút "Thao tác" trên thanh điều hướng phía dưới, hệ thống bắt đầu vận hành tự động.
- 4.5Khi hệ thống nhận thấy áp suất của đầu nối nguồn chính thấp hơn áp suất chuyển mạch đã đặt, hệ thống sẽ tự động mở Đầu cấp nguồn dự phòng, sau đó có tiếng còi báo động vang lên, màn hình nhấp nháy biểu tượng "P LOW", lúc này nên thay thế bằng bình gas cấp chính ở đầu gas.
- 4.6Trong trường hợp khẩn cấp, bạn có thể sử dụng nút Dừng khẩn cấp ở góc trên bên phải màn hình để nhấn xuống bất cứ lúc nào Thân máy bị cắt đứt đồng thời.
